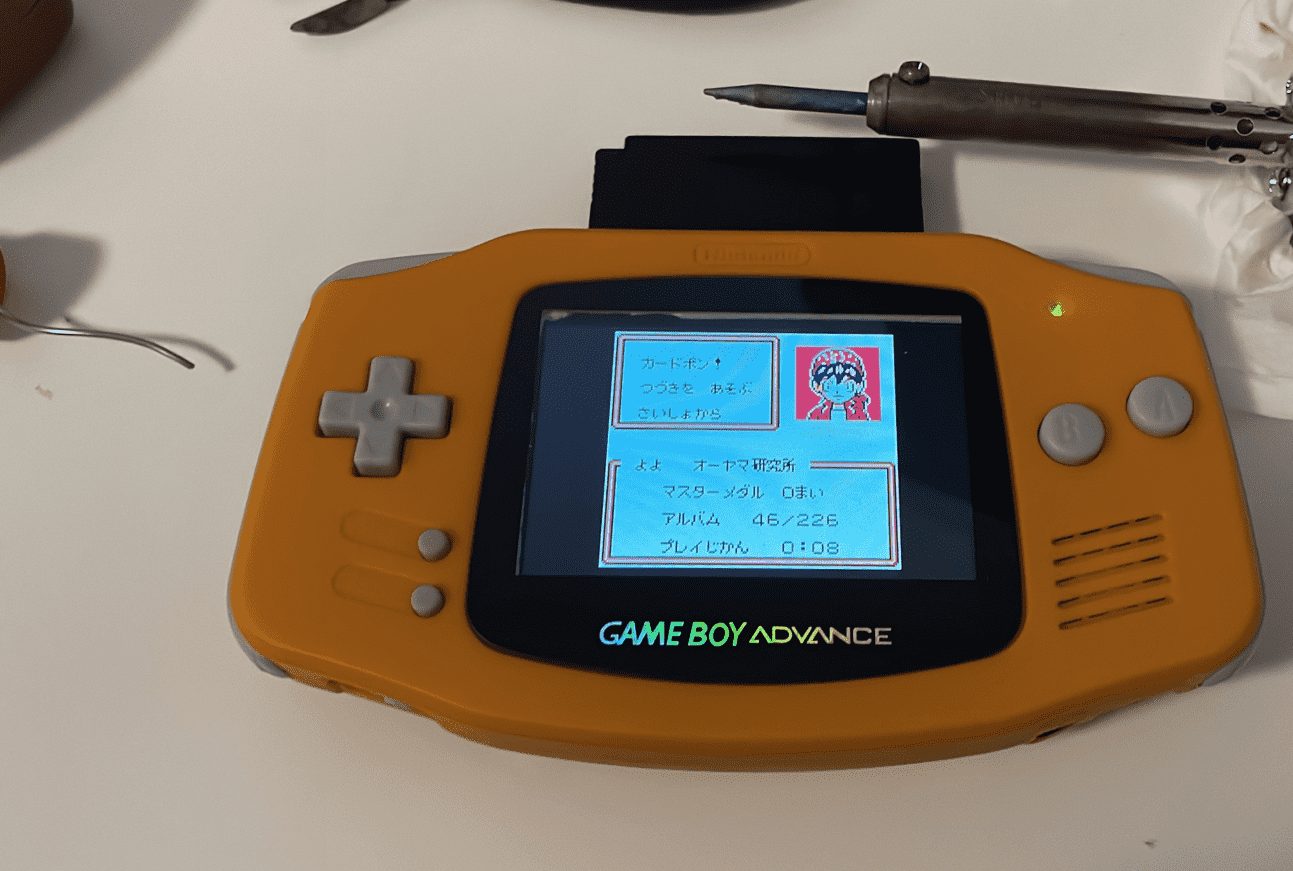

ゲームボーイアドバンスにIPS液晶を載せました

流行ってるらしいので

巷で流行っていたので乗ってみました。
必要なものは動作するGBA本体、、というか本体基盤ですね。

IPS液晶はAmazonでは信じられない金額で売ってるのでAliで書いました。
特に宣伝でもないですがこのショップです。
春節を挟んだので3週間くらい待ちましたが全く問題なく送っていただきました。

これはV4ということでハンダ付もいらないらしいです。
新品シェルもついてくるのでそれを使ったので本体側の加工も不要でした。
元々のシェルを使う場合に加工が必要かはわかりません。
工具も必要最低限なものが付属しているので特別用意するものはありませんが
細めのピンセットとかマイナスドライバがあると良かったです。

ざっくり手順

どうってことはないですね。
・付属のドライバーで背面からネジを取る
・基盤のネジを取る
・液晶のフレキを抜く(横2箇所にロックがあるタイプです、これをマイナスとかでこじると楽)

元々のシェルを使わないで買ったものを使うならここまでで摘出完了です。
新しいシェルをなんとなく組み立てて液晶の準備です。
私は新しい方のボタンで精度が悪いやつは古いボタンを使ってニコイチしました。

・液晶の裏に絶縁シールを貼る
・その上に液晶用基盤を載せてフレキを2箇所つける(上のフレキは本体基盤側が2種類ピン数違いがあるらしく両方付属しています。本体基盤の刺さるあたりに書いてありますが、よくわからなかったら元々と同じ幅のやつですね。)
・液晶固定用のテープをつけて液晶を載せる(スペーサーとかたくさんあってよくわかりませんが私は要らないと思いますwただし液晶上のフレキが本体フレームに当たりそうになる箇所があるので位置決めは慎重にやります。)
・液晶基盤から出ているセンサーをフレームに貼ります(私はイヤホンジャックの左右に貼りました。某マニュアルでは上フレキの所にやっていましたが、干渉して厄介なことになりました。)
・あとは戻すだけです、

作業写真を取れるようになりたい人生だった

こういうところがマメじゃないんですよね。
まあGBAくらいなら作りが超シンプルなので見れば大体わかると思います。
というか大体でわからない人は自分で作業されない方が良いですね、自己責任の世界ですから。

私の失敗点

作業メモにも記載しましたが

・液晶位置決めのテープとスペーサー
 →テープを四角く使う必要ないと思われ、、小さく切って四角の方が表から見えにくくて良い。
  四角く貼ると組み立て後に隙間からテープが見えます。
・液晶上フレキとフレームの干渉
 →位置決めスペーサーに拘ってたら訳がわからなくなったので、この干渉がしないくらいの位置!
  ってピッと載せちゃうのが良いと思いました。(適当マン)
・センサーの位置
 →これ最悪でした。組み立て後に試すと画面の色が勝手に変わる変わる・・・
  とても使い物にならないので再度バラして下に位置変更。
  輝度センサーとも干渉しないので某マニュアルの位置はどうなんだろうと・・・・・

このへんが誰かの役に立つと幸いですかね。
